Roteamento entre Vlans

Boa noite !
Senhores,
ando adiantando o assunto pois sei que logo-logo terei que dar um tempo nas postagens(vou estudar para meu TTC), assim estou compensando com assuntos relevantes ao CCNA Cisco.
Há várias formas de Roteamento entre Vlans, vamos conceituar cada um:

1 Usando um Roteador como Gateway
- Chamado de Roteamento Tradicional exige que o Roteador tenha várias interface para cada Vlan.
Características:
- Cada interface tem um endereço IP;
- Cada Vlan requer uma interface física do Roteador;
- Usa switch de camada 2;
- Sem contenção de largura de banda;
- A porta do switch fica em modo de acesso;
- Mais caro pois usa mais interfaces do Roteador;
- Configuração mais simples;
- Nessa configuração os hosts usam o Roteador como Gateway.

DESIGN ROTEADOR













CONFIGURAÇÃO ROTEADOR









CONFIGURAÇÃO DO SWITCH












2 - Configuração de Subinterfaces
- Usando esse método você só precisará de uma interface física no Roteador e poderá trafegar várias Vlans.

Características:
- Uma interface física para muitas VLANs;
- Contenção de largura de banda;
- Conectada à porta de switch de modo de tronco;
- Mais barato seu uso por usará menos interfaces do Roteador;
- Configuração de conexão mais complexa.

DESIGN ROTEADOR












CONFIGURAÇÃO ROTEADOR

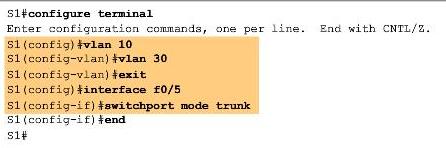

CONFIGURAÇÃO DO SWITCH







Links:
Google.com
CCNA Cisco

Bom pessoal, é isso, como vocês viram não é tão complicado assim, só que e preciso se conhecer os comandos e o que se está fazendo. Em outra postagem eu vou colocar os comandos básicos de Switches e Roteadores Cisco.
Boa leitura.
Abraço.
